不銹鋼波紋管規格 不銹鋼波紋管規格表 不銹鋼軟管波紋管規格
不銹鋼波紋管定義：

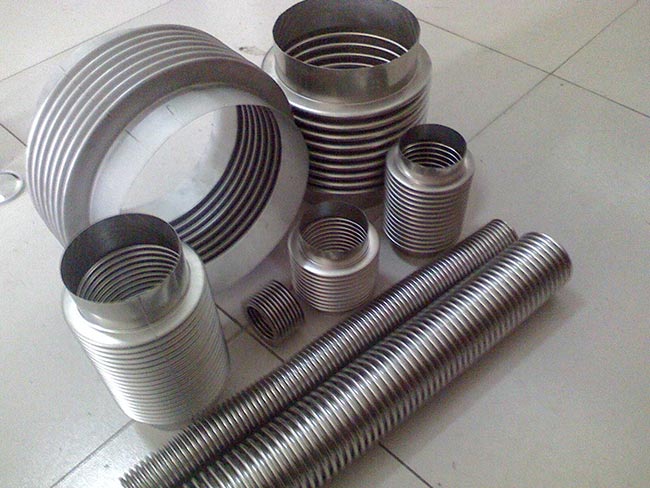

波紋管：母線呈波紋狀的管狀殼體。一般分為螺旋波紋管和環形波紋管兩種。
通用類波紋管：是對工作適應溫度、位移量及在壓力和力作用下的密封性和穩定性指標有嚴格的要求的波紋管。
不銹鋼波紋管在工業中的應用：
建筑行業、水暖行業、機械行業、醫療行業等。
不銹鋼波紋管在生活中的應用：
不管在家里還是公共場合都會用到，水暖設備如飲水機、凈水器、開水機、熱水器等等，家里的洗手盆、廚房安裝的單頭波紋管，飲水機里面的內管，熱水器連接管，以及燃氣管都是采用的不銹鋼波紋管，材質上最常見的202、301、304、316。
不銹鋼波紋管公稱通徑的規格宜符合GB/T 14525—1993標準中的規定。
不銹鋼軟管按其用途可分為以下3類：連接燃具用軟管，代號為RQ;連接表具用軟管，代號為BRQ:燃具內用軟管，代號為LRCh

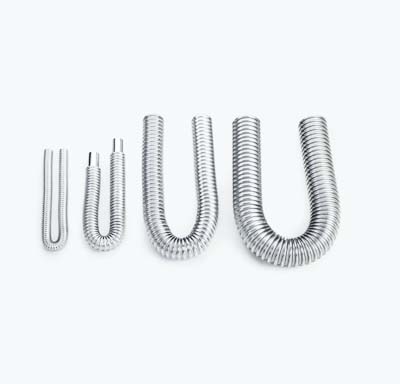

不銹鋼軟管按其波紋可分為以下2類：環形波紋軟管，代號為H;螺旋形波紋軟管，代號為L。
不銹鋼軟管按其兩端接口形式可分為以下3類：
a)適用于膠管閥或膠管接頭的插人式軟管，代號為C。插人式軟管分以下2種規格：連接9.5mm膠管連接接頭，代號為9.5;連接13膠管mm連接接頭，代號13。
b)適用于螺紋閥或螺紋接口管件的螺紋連接式軟管，代號為S。軟管接頭采用螺紋密封，則應符合GB/T 7306.1至7306.2規定，代號為ZGb; 若采用非螺紋密封，則應符合GB/T 7307或GB/T 196規定，代號為G或M。
c)適用于以上2類接口組合而成的組合式軟管，代號為CS。非可埋管:不設代號可埋管：代號為MRCh 4.3型號標記。

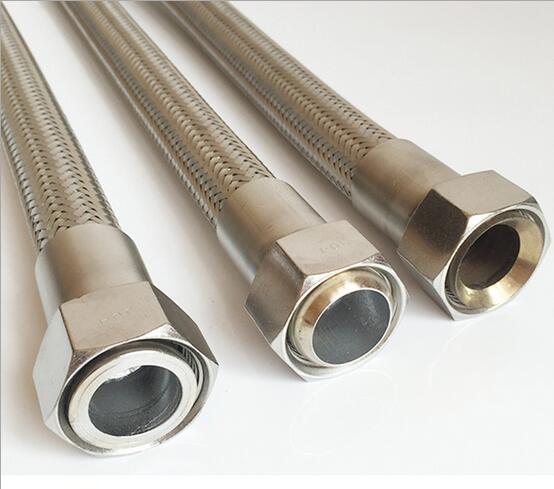

不銹鋼軟管波紋管配套規格：
配套不銹鋼軟管規格 |
DPJ外螺紋不銹鋼軟管接頭提供螺紋范圍 |
||||
公制 |
英制 |
英制螺紋G |
公制螺紋M |
美標螺紋NPT |
德標螺紋PG |
φ6 |
1/16″ |
G1/4″ |
M14×1.5 |
1/4″NPT |
PG7 |
φ8 |
1/8″ |
G3/8″ |
M16×1.5 |
3/8″NPT |
PG9 |
φ10 |
1/4″ |
G3/8″ |
M16×1.5 |
3/8″NPT |
PG9 |
φ12 |
3/8″ |
G3/8″ |
M20×1.5 |
3/8″NPT |
PG11 PG13.5 |
φ15（16） |
1/2″ |
G1/2″ |
M20×1.5 M24×1.5 |
1/2″NPT |
PG13.5 PG16 |
φ20（19） |
3/4″ |
G3/4″ |
M27×2.0 M30×2.0 |
3/4″NPT |
PG21 |
φ25 |
1″ |
G1″ |
M33×2.0 M36×2.0 |
1″NPT |
PG29 |
φ32 |
1-1/4″ |
G1-1/4″ |
M42×2.0 M48×2.0 |
1-1/4″NPT |
PG29 |
φ38（40） |
1-1/2″ |
G1-1/2″ |
M48×2.0 M60×2.0 |
1-1/2″NPT |
PG36 PG42 |
φ51（50） |
2″ |
G2″ |
M60×2.0 M70×2.0 |
2″NPT |
PG48 |
φ64（70） |
2-1/2″ |
G2-1/2″ |
M76×2.0 |
2-1/2″NPT |
|
φ75（80） |
3″ |
G3″ |
M88×2.0 |
3″NPT |
|
φ100 |
4″ |
G4″ |
M114×2.0 |
4″NPT |
|
φ125 |
5″ |
G5″ |
M140×2.0 |
5″NPT |
|
φ150 |
6″ |
G6″ |
M164×2.0 |
6″NPT |
|
φ200 |
8″ |
G8″ |
M188×2.0 |
8″NPT |
|
注：特殊規格、型號，特殊螺紋可來電訂做。 |
|||||
不銹鋼波紋管的規格是分內外徑的差別的，一般是分作4分、6分的規格，不銹鋼波紋管的連接方式比起鋁塑管的話要多幾種，比如法蘭連接方式、焊接與絲扣連接也可以，不過這些連接都是需要比較專業的工程師才能實現的，一般口徑比較小的不銹鋼波紋管都會采用的是絲扣連接，如果是口徑相對比較大的話，就建議采用法蘭連接或者是焊接。
大口徑不銹鋼波紋管材質采用奧氏體不銹鋼,主要為304L、316L，也可按用戶要求的材料制造。有泵連、空調用、保溫波紋金屬軟管。大口徑波紋管使用的波紋管有兩種，一種是螺旋形波紋，另一種是環形波紋。金屬軟管規格尺寸型號分類為DN10、DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN350、DN400金屬軟管，金屬軟管壓力可分為2.5KG壓力、6KG壓力、10KG壓力、16KG壓力、25KG壓力等。
大口徑不銹鋼波紋管連接方式分為法蘭連接、絲扣連接、快速接頭連接、活動內螺紋連接、夾套金屬軟管，小口徑的一般采用絲扣和快速接頭連接，較大口徑一般采用法蘭連接。
| 波紋管外管口徑 | 尺寸 |
壁厚 | 外管口徑 | 尺寸 | 壁厚 |
| 波紋管：8mm | 2分 | 0.2mm | 螺旋管8.5mm | 2分 |
0.2mm |
| 波紋管12.8mm | 3分 | 0.25mm | 波紋管15.8mm | 4分 | 0.2mm、0.25mm |
| 波紋管16.8mm | 4分 | 0.2mm、0.25mm | 波紋管20mm | 6分 | 0.2mm、0.25mm |
| 波紋管22mm（廠家定做） |
6分 | 0.25mm | 波紋管25mm | 1寸 | 0.25mm |
常用的金屬波紋管長度以10cm遞增，比如10cm，20cm，長度包含加上螺母本身兩端的長度，而另一種是除去螺母波紋管本身的長度，那么實際長度會多3cm-4cm之間；金屬波紋管的用途不同管徑也會不一樣，水暖設備安裝上一般是在2分到1寸之間，所以在安裝時一定要確定好波紋管尺寸和規格。水暖行業通常為8.5mm到25mm之間，建筑行業所用的口徑就比較大，在制造工藝和使用的材質上和有所不一樣。
